HH44X微阻緩閉止回閥

所屬類別：水利閥門系列

產品名稱：HH44X微阻緩閉止回閥

產品標簽：微阻緩閉止回閥HH44X

更新時間：2021/1/19 16:53:57

HH44X微阻緩閉止回閥產品概述：

HH44X微阻緩閉止回閥主要適用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并且有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

主要技術參數：

公稱壓力：1.0～2.5MPa

公稱通經：40～800mm

適用介質：水、弱腐蝕性液體

適用溫度：0～80℃（如需要，可達200℃）

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

主要零件材料：

零件名稱	閥體、閥蓋	閥瓣	閥軸
材料	灰鑄鐵、鑄鋼	鋼板、橡膠組合件	不銹鋼

主要技術參數：

型號	公稱通徑 DN(mm)	公稱壓力 PN(MPa)	試驗壓力Ps(MPo)		****工作壓力 (MPa)	工作溫度	適用介質
			殼體	密封
T 16 HH44X-10 H 25	40-800	1.0	1.5	1.1	1.0	0-80℃(根據用戶要求可達200℃)	水、弱腐蝕性介質
T HH44X H		1.6	2.4	1.76	1.6
HH44Z/X		2.5	3.75	2.75	2.5

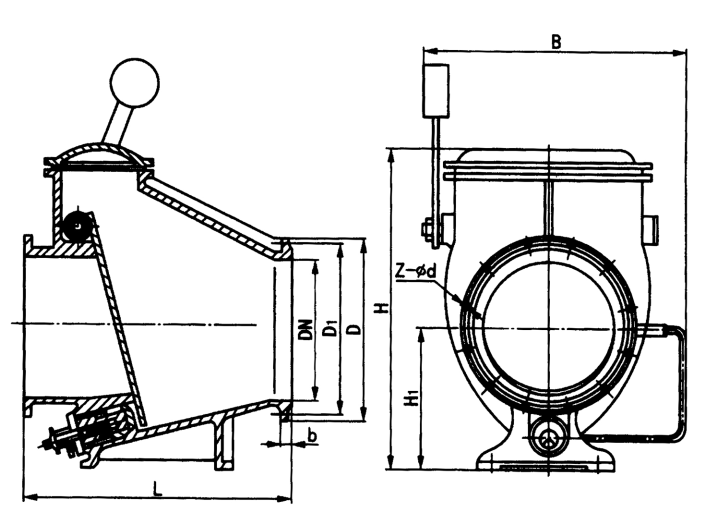

主要外形尺寸(法蘭連接尺寸：按JB／T79—94)：

公稱壓力 (MPa)	公稱通徑DN(mm)	尺寸
公稱壓力 (MPa)	公稱通徑DN(mm)	L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300
